車に実装しても、やはり問題が発生しました。車から出ているアクセサリー回路の配線が細いのに加え、消 費電流が大きいため、DC-ACインバータを後部座席の後ろに設置したのでは、電圧降下が大きく、エアコンを使用するなどすると、すぐに インバータから電圧低下を知らせる警告音が出てしまいました。そこで、修理工場に依頼してバッテリーからアクセサリー回路のONに連動し て供給されるDC１２Vの太い配線をオーディオ専用に1本追加してもらい、そこに、DC-ACインバータを接続しました。また、DC- ACインバータを助手席の前に設置し、配線距離を短くしました。この対策の結果、電圧降下の問題はなくなりました。椅子のすぐ前なので、助手席に座る際にも邪魔になりません。

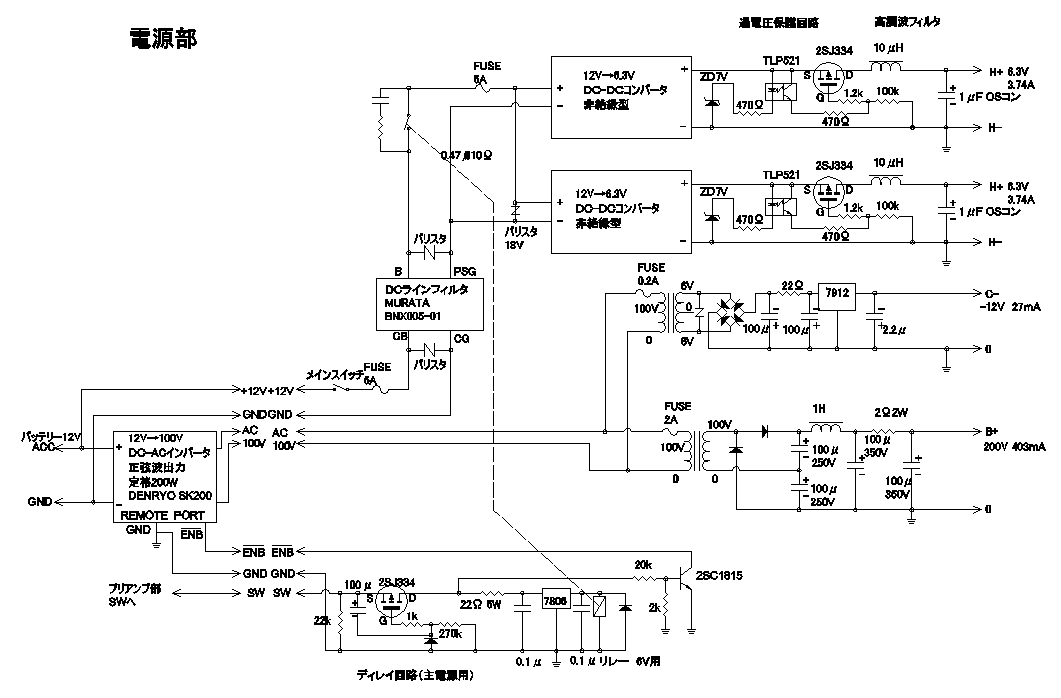

完成版 回路図 パワーアンプ プリアンプ 電 源部
完成後、すぐに1時間ほど試運転をしてみました。DC-ACインバータのケース外側の温度はあまり熱く なっていませんでしたので、当分はマットの下でも大丈夫そうですが、夏場には心配なので、マットとの間に空間を取る仕組みを検討する必要 がありそうです。後部座席後ろの荷物スペースには、パワーアンプと電源部が置かれているので、大きな荷物を積むことはできませんが、通勤 程度にしか使用しない車なので、問題にはなりません。

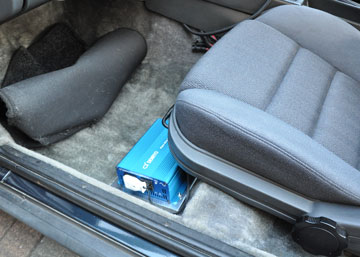

助手席前に設置したDC-ACインバータ
アルミ板にねじ止めし、アルミ板はマジックテープでフロアに固定しています。

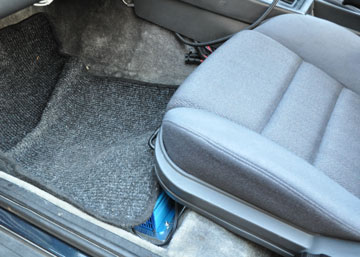

マットをかぶせれば目立ちません
夏場の熱対策を検討する必要があります。

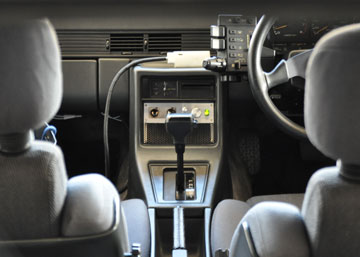

運転席まわり
今回はアルミ色のパネルにしてみました。

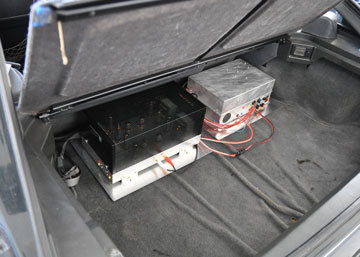

後部荷物スペースに設置したパワーアンプ部と電源
装置をアルミ板に固定し、アルミ板をマジックテープでフロアに固定しています。

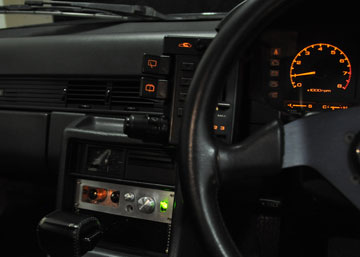

運転席まわり夜景
周囲が暗くなるとヒータの明かりを認識できます。

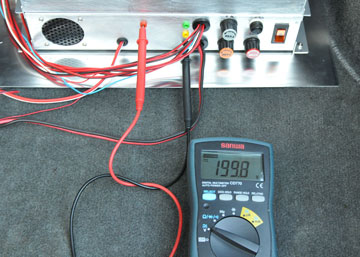

1時間ほど試運転した後もB電圧に変化はありませんでした
