完成したラジオで放送を受信していると、時間が経過するにつれてチューニングがずれてくるのが気になってきました。下記の表は時間の経過による 局発周波数の変化を周波数カウンタで測定したものです。時間の経過とともに周波数が低くなっています。真空管の発熱によるバリコンやトリマの膨張 が原因ではないかと推察されます。

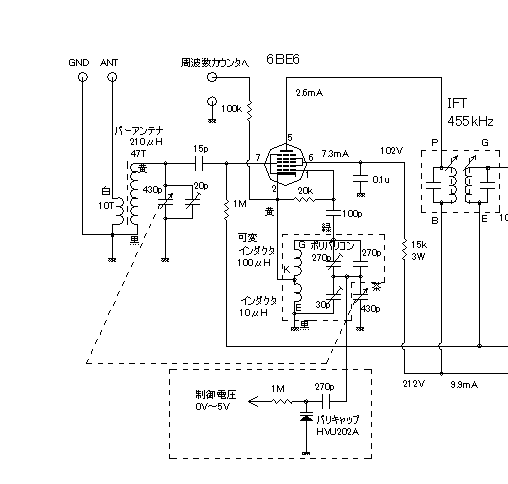

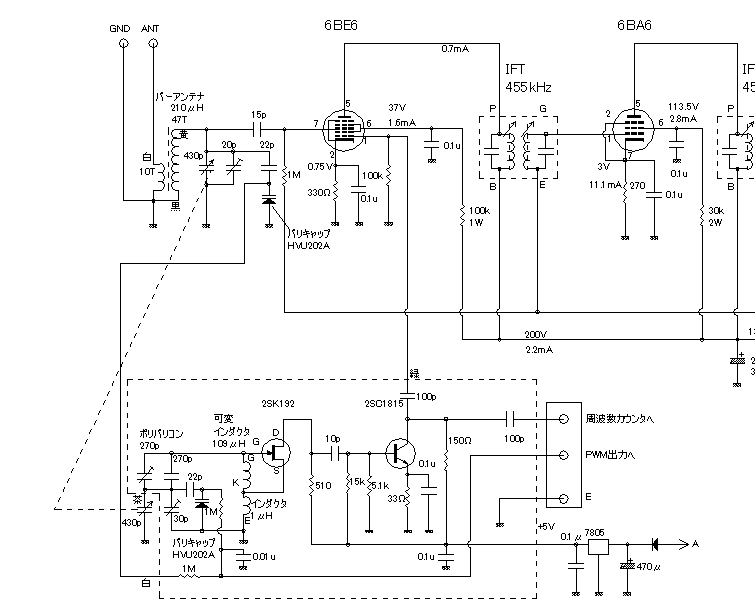

発振周波数の制御は、電圧で静電容量を変化させることができるバリキャップを使用します。下図のように6BE6による局部発振回路 にバリキャップを挿入してみましたが、発振電圧の振幅が大きいせいか、制御電圧でバリキャップの容量を変化させることができませんで した。
周波数の表示には4桁の7セグメントLEDを使用し、HT16K33というLEDマトリクスドライバーモジュールを使用しました。また、周 波数カウンタの入力部には、バッファとして74HC14を使用しています。マトリクスドライバやバッファ等の周辺回路は、Arduino用専 用のユニバーサル基板を利用して作成し、本体の上に載せる形で使用しています。電源回路は、手持ちのトランスを使用しました。定格ぎりぎりで 使用していますが、トランスの温度はあまり上昇していません。

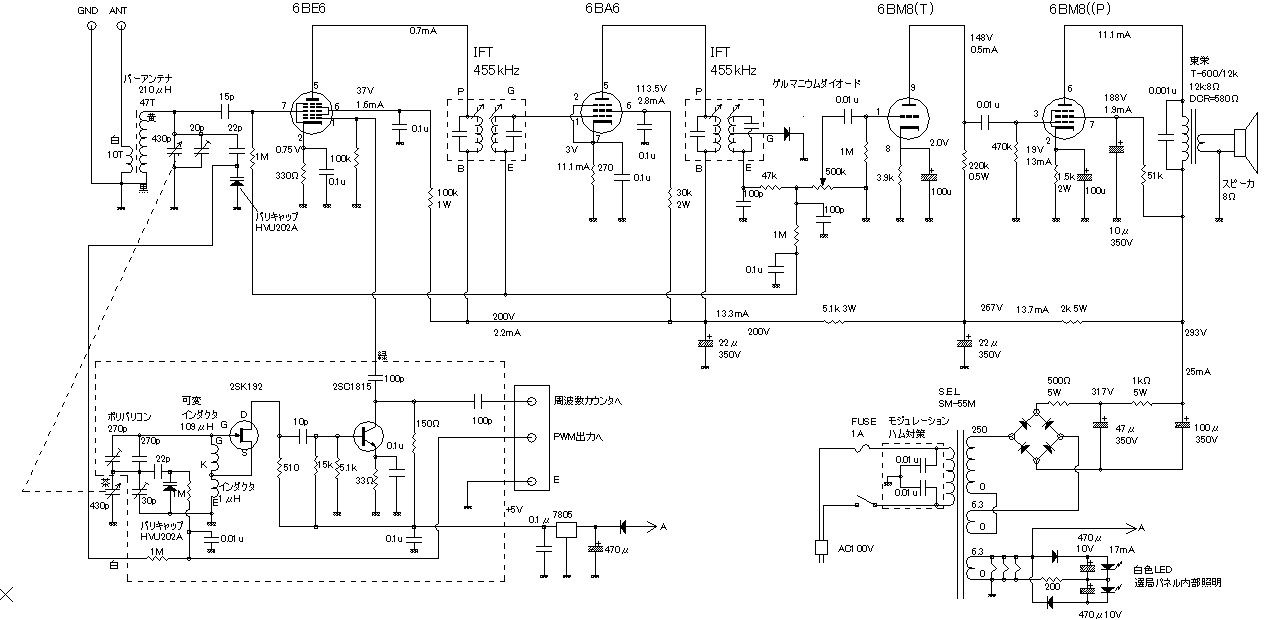

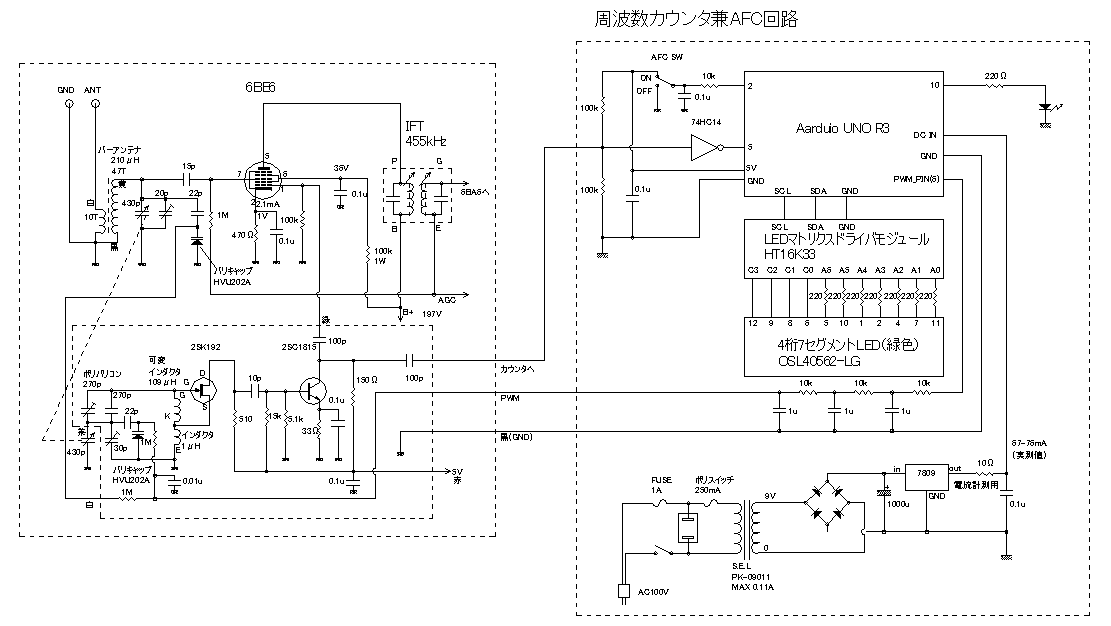

回路図はこちら
一方、プログラムについては、40年近く前に大学の授業でFORTRANのプログラムを作成して以来のプログラミングですので、試行錯誤 に時間がかかりましたが、何とか動作しています。事前に<Wire.h>および<FreqCount.h>というプ ログラムを読み込む必要があります。<Wire.h>は、Arduinoライブラリに最初から含まれています が、<FreqCount.h>は、ライブラリマネージャを利用してダウンロードする必要があります。
ラジオの局発信号を10ミリ秒間パルスを計測し、制御に用います。制御用のパルス数(１の位が100Hz)を10で除算してkHz単位にし た後、455を引き算したものを受信周波数(kHz)として7セグメントLEDに表示させています。
AFCスイッチをONにした時点の周波数を維持すべく、周波数が上がれば制御用電圧を下げ、周波数が下がれば制御用電圧を上げるようにして います。制御用電圧はPWMにより255段階で変化させることができます。PWM出力を平滑回路を通してラジオ本体のバリキャップに接続して います。当該ラジオでは時間経過とともに周波数が下がる傾向が見られたため、制御電圧をあげてバリキャップの静電容量を減少させる側に余裕を とるために、制御電圧の初期値は0.98V(50/255*5=0.98)としています。また、AFCスイッチがONになっていることに対応 してLEDも点灯させています。
制御用のプログラム（スケッチ）はこちら
ケースは既製品を使用せず、アルミ板を切り出して製作しました。7セグメントLEDを採用したためか、70年代のデジタル表示機器のよう な懐かしい感じのデザインになりました。背面に開口部があるのは、Arduino基板のUSB接続口を使用するためです。正面の化粧パネルと 底板は2mm、化粧パネルの裏側の板と背面パネルは1mmのアルミ板を使用し、カバーは0.5mmのアルミ板を曲げ加工して使用しています。 各パーツの接合は10*10mmのアルミアングルを使用しています。電源スイッチと連動するACアウトレットを背面に取り付け、本体ラジオの ON/OFF操作もできるようになっています。

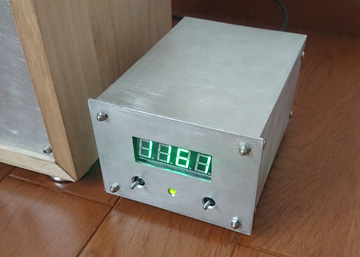

正面
AFC ONの状態でランプ点灯

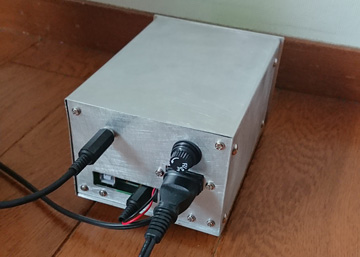

背面

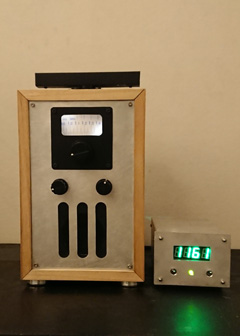

ラジオ本体とはステレオミニジャックで接続します

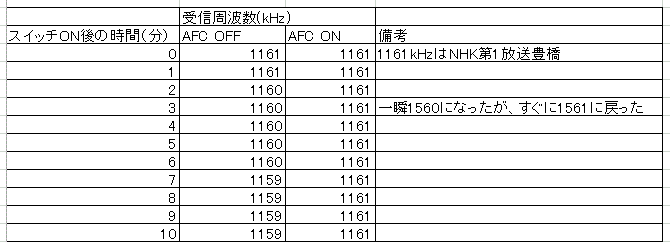

AFCの効果を確認するために、電源投入直後の周波数変動をAFC OFFの場合と、AFC ONの場合で比較してみました。結果は以下のとおりです。
また、AFC ONで10分間使用した後ににAFCをOFFにすると、1159kHzに受信周波数が変化することも確認されました。したがって、AFCは期待通りの働きをしてくれている ことが確認できました。
