6BM8三極管接続PPアンプ(2006.7.22一 部修正）

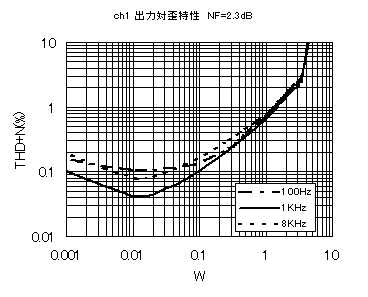

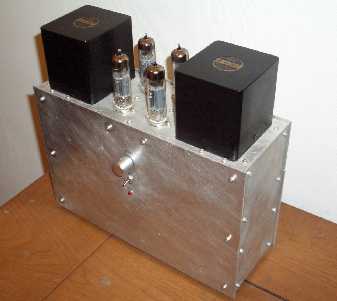

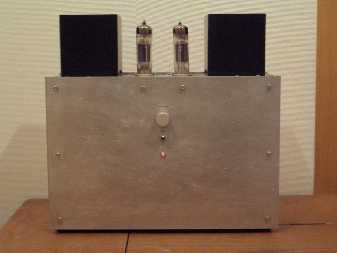

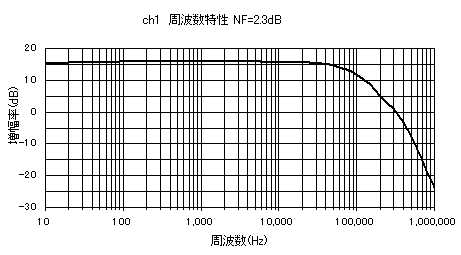

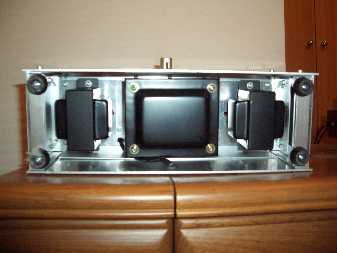

このアンプは、ごく一般的な６BM8の三極管接続のプッシュプル回路です。　特長は、2階建て構造のシャーシにあります。高さ285mm に対して、奥行きが100mmしかありませんので、重心を下げ、転倒しないよう気を配りました。下段の電源トランスとチョークコイルは、 シャーシにさかさまに取り付けることで、配線距離を短く、かつ重心を下げることができました。チョークコイルはスペーサーを用いてなるべ く重心が低くなるように取り付けました。チョークコイルが左右独立に設置してあるのは、低域のクロストークの向上を目指したものですが、 結果として重心を下げることにも役立ちました。 　 　歪率の測定ができたので追加しました。測定方法は善本さんのページにある、「WaveSpectra を用いた歪率測定のしかた」の方法によりました。（２００５年１月４日）５％歪で４Ｗ程度の出力が得られました。真空管アン プらしさのひとつとしてよくいわれる、出力の増加と共に歪が増すソフト・ディストーション型であることがわかります。 　一部回路を簡略化し、周波数特性と歪率等をを再度測定をしてみました。（2006.7.22） Ch1:利得＝6.2倍　ＮＦ＝2.3dB 周波数 ダンピングファクタ 20Hz 3.33 １KHｚ 2.94 10K 3.13 残留雑音：ch1=0.09mV ch2=0.03mV このアンプについての記事が電波新聞社発行の「オーディオ真空管アンプもの知り百科」に掲載されました。（2006.9.24）

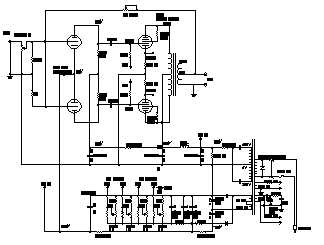

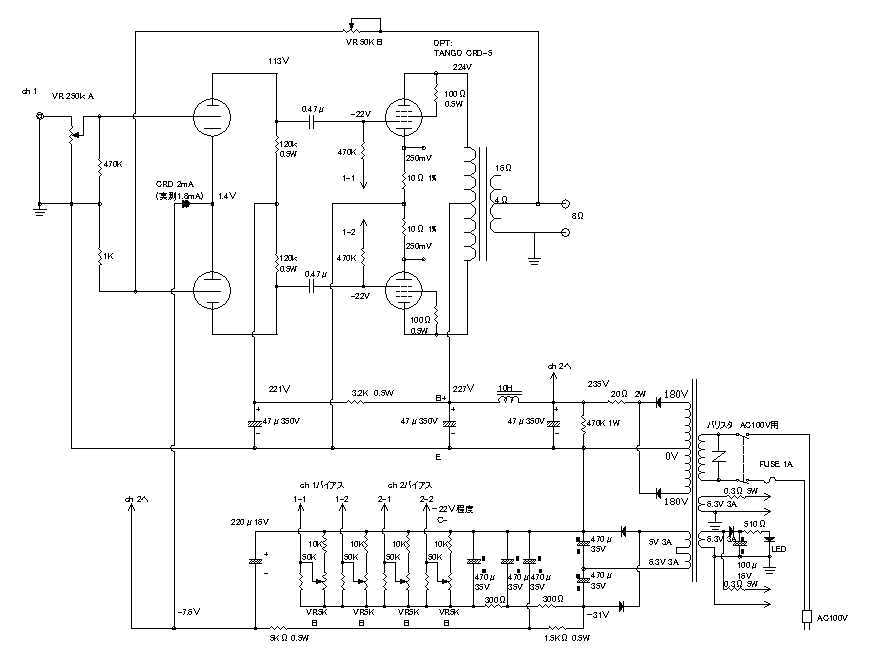

回路図をクリックすると拡大します。
