以前、再生 式ラジオ(0-V-2)を製作して以来、いつか高一式ラジオを製作してみたいと思っていました。GT管を使用して見た目にもこだ わりたいと思いました。

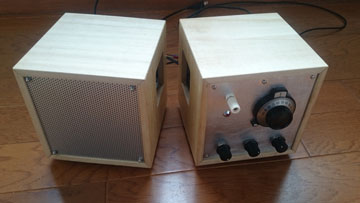

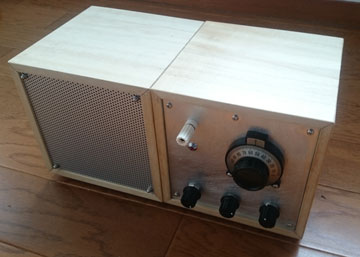

外観

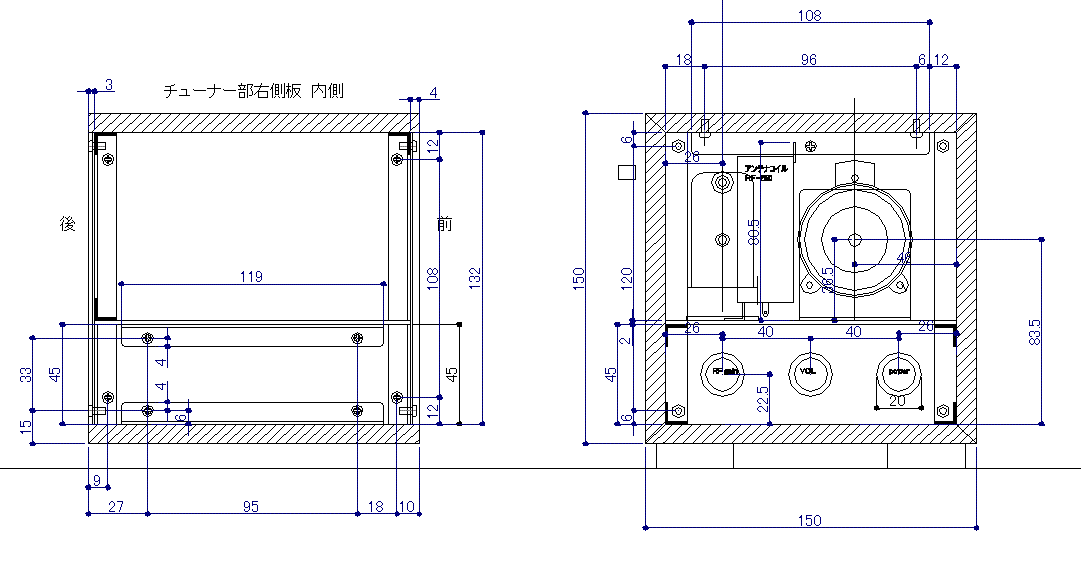

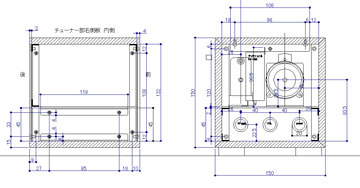

ケース設計図（部分）
回路は、高周波増幅一段の後に、二極管検波、低周波増幅二段でスピーカを鳴らすものです。あえて再生検波 を採用せず、感度よりも音のよさを目指しました。また、GT管を使用するという方針から、使用する真空管は6SK7GT- 6H6-6SQ7GT-6K6GTという構成にしました。検波に用いる6H6は、GT管ではなく、メタル管です。

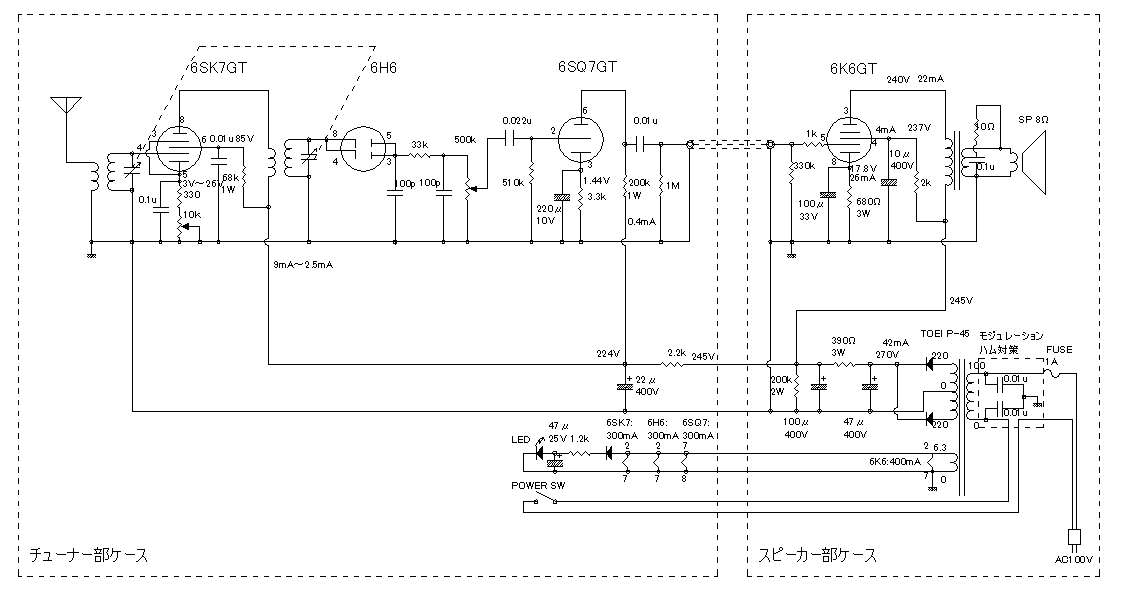

回路図はこちら 2017.3.5 一部修正
ケースがスピーカーボックスも兼ねることになるので、素材は木製がよいと考えました。板材を指定寸法に加 工して通信販売をしてくれるサイトがあったので、木材の加工をお願いしました。これを用いて15cm角の立方体の中に作りこ みました。立方体ひとつでは窮屈になるので、立方体二つの中に機能を分割しました。一つ目の立方体には、6SK7GT- 6H6-6SQ7GTの部分を収め、チューナー部としました。もうひとつの立方体に、電源トランスと6K6GT、スピーカを収め、スピー カー部としました。
板材は桐の集成材を採用しました。400番の紙やすりをかけた後クリアラッカーを吹きつけ、さらに1000番の紙やすりで磨き仕上げま した。立方体なので、すべて同じ形の板材を組み合わせています。また、横に穴を開け、真空管を見ることができるようにしました。集成材に アルミアングルをネジ止めしてアルミシャーシを内部に作りこみました。
二つの立方体は、縦に重ねても横に並べても使用できます。主な発熱源である6K6GTの排熱については、底面と背面の空気穴から行うの で、箱の横の穴はふさがれても排熱には問題は生じません。
側面の穴から真空管が見られます

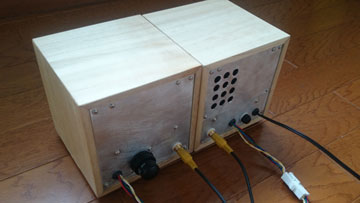

背面に6H6が見えます
5mくらいのビニル線を室内アンテナにして使用しています。この程度のアンテナでも豊橋市内にはAMラ ジオの送信所があるため、市内東部にある我が家からはNHKラジオ第１(1,161Hz)と中部日本放送(1,485Hz)は比較的よく 聞こえます。ラジオ第二放送(1,359Hz)も、なんとか受信できます。東海ラジオの周波数(864Hz)あたりは、ノイズが多くうま く受信で着ない日と、ノイズが少なく問題なく受信できる日があります。音については、以前製作した再生式(0-V-2)よりはHi-Fi な気がします。また、発振してしまう心配がないのも利点です。土曜日のお昼にNHKラジオ第一放送「ひるのいこい」を聞きました。田園風 景を思わせるテーマ曲が真空管ラジオので再生され、昭和の音がよみがえる思いです。
モジュレーションハム対策（2017.3.5）
使用し始めて、強い信号のラジオ局を受信する際にブーンというハム音が聞こえることが気になりました。中 学生のころから持っていた「初歩のラジオ技術」（誠文堂新光社 昭和41年第1版 私が買ったのは昭和48年発行の第12版）という本の 中に、奥沢清吉氏による「ラジオ故障修理一覧表」という記事があり、この中の故障例として「放送に同調したところでハムが出る」というも のがありました。モジュレーションハムという現象のようです。対策のひとつとして、「電源線を0.001〜0.01μでアースする。 （シャーシーにつなぐだけでなく、本当のアース線につなぐ）」とありましたので、これをとり入れたところ、ハム音はしなくなりました。 40年以上前に買った本が役に立ちました。

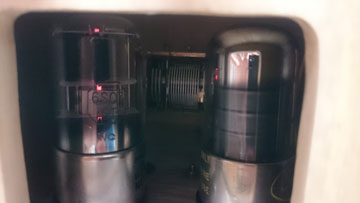

6SQ7GT(左）と6SK7GT(右）

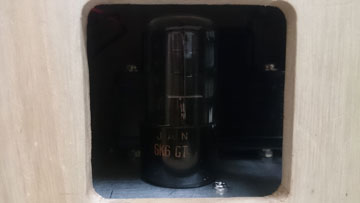

6K6GT

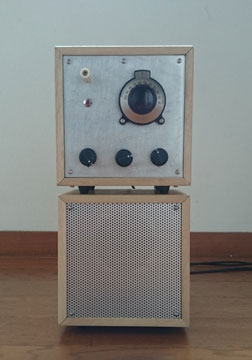

縦積み配置も可能トップページに戻る
