回路の試作（2010.5.5）

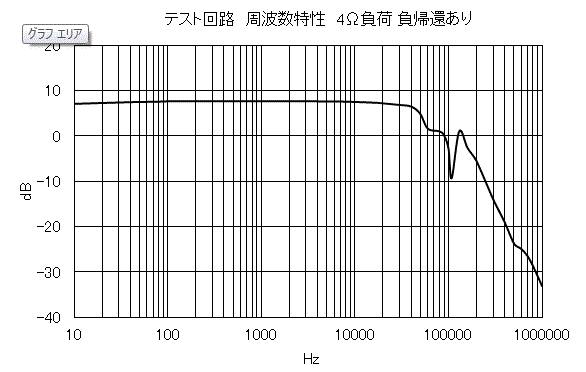

連休を利用して、パワーアンプも１チャンネル分だけ配線し て、特性を測定してみました。利得は、負帰還なしの状態で3.22倍（10.17dB)負帰還をかけて2.4倍(7.6dB)としました。入 力ショートの状態での雑音は0.29mV（負帰還ありの状態）でした。
プリアンプの利得と掛け算して、11.28倍（21dB)の利得があり、現在のカーオーディオとほぼ同じ利得ですので、出力の低いiPod を使用しても実用上問題ないと判断します。
出力段のカソードにつながる定電流回路に用いたLM317が発振するトラブルがありましたので、0.01μFのコンデンサでバイパスしたとこ ろ、発振は止まりました。

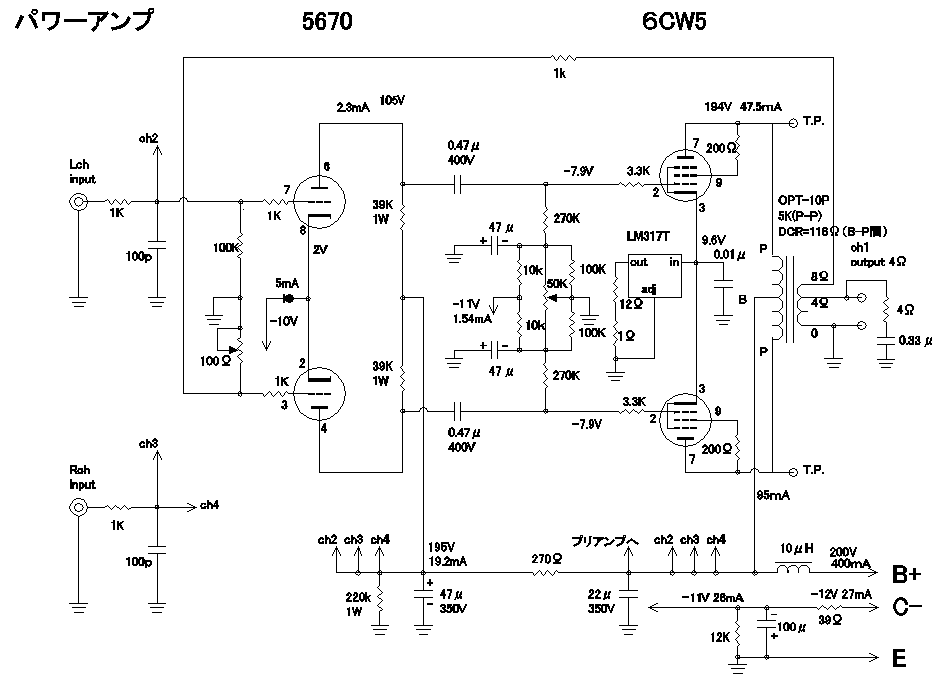

回路図はこちら

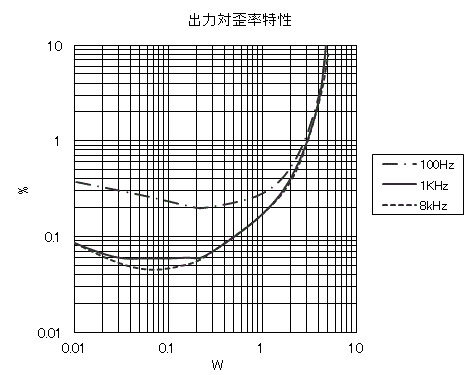

負帰還をかけた場合の出力対歪率特性です。目標とした4.5Wでは歪率が10％を超えてしまいますが、4Wでは、3％以内で収まっ ています。100Hｚの歪率がよくない理由はよくわかりませんが、現在使用中の真空管式カーオーディオよりも低歪になっています。ま た、ダンピング・ファクタは、2.6程度になりました。

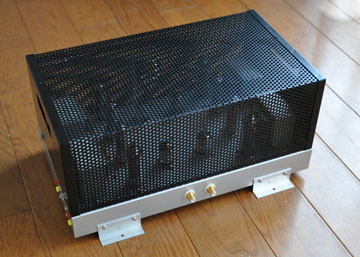

パワーアンプは後部座席の後ろの荷物スペースに置くため、シャーシについては、今回は既製品のリードMK-350を使用しました。消費電 力が多く、発熱が大きいと考えられるので、余裕をもった配置としました。転倒予防の為、アングルを外付けしてさらに下にもう一枚アルミ板 を敷き、マジックテープで車体に固定する予定です。
