フォノイコライザー兼プリアンプです。増幅機能はフォノイコライザー部分のみで、入力切り替えスイッチとボリ ウムのみを追加したシンプルな構成です。ラインアンプを持たない構成ですが、メインアンプに直接接続しても、利得の不足は感じません。（現在 のメインアンプのゲインは23ｄB）ただし、ゲインが16ｄB程度の6BM8ｐｐアンプや6AC5GTシングルアンプを接続すると、ソースに よってはほんの少しゲインが欲しくなることもありましたが、実用上はなんとかなる範囲でした。オーディオシステム全体の電源の入切をおこなう ために、リレーでパワーアウトレット４系統のON/OFFをコントロールしています。また、フォノイコライザー部のみの電源スイッチを設け、 レコードを聞かない時には真空管をOFFにできるよう、配慮してあります。

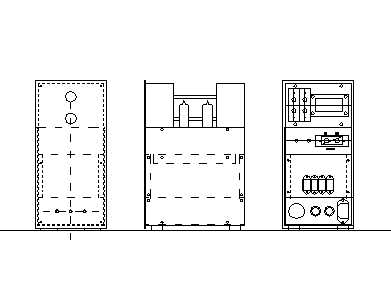

なるべく設置面積を小さくしたかったのと、電源部からのノイズがフォノイコライザー部分に混入するのを防ぐ目的で、シャーシは２階建て構造 としました。将来、フォノイコライザー部を入れ替えることを想定して、フォノイコライザー部と電源部をつなぐ配線は、ソケットで接続しまし た。

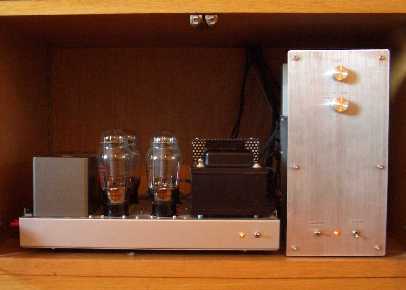

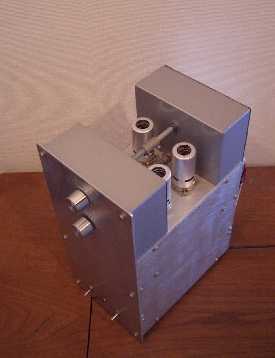

現在は、下左の写真のように、2A3PPアンプと組み合わせて、リビングの家具の中に収まっております。下右の写真で、真空管の両側にアル ミ製の箱が２つありますが、中身があるのは右側のみで左側（正面パネルのうしろ）のアルミ箱は視覚的にバランスをとる目的でとりつけたもので す。フォノイコライザー部の回路は、マッキントッシュC-22の回路をコピーしたものです。
