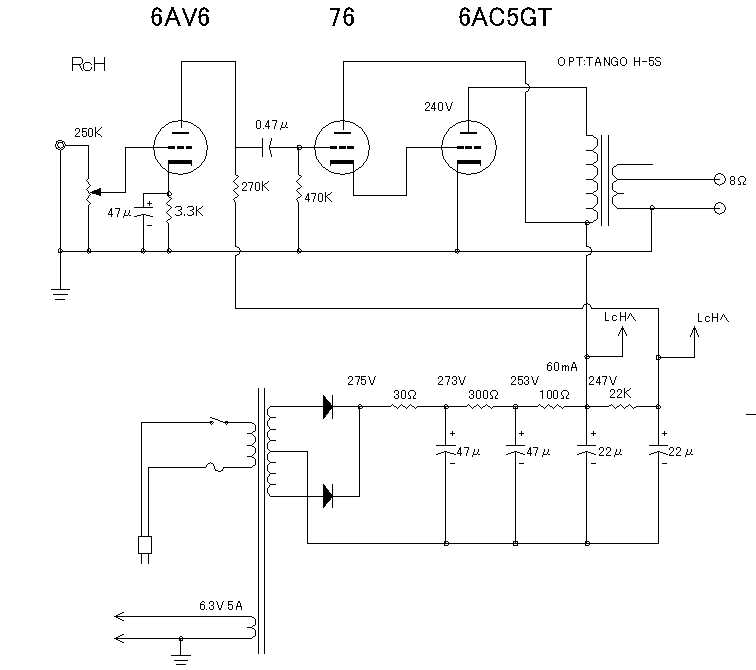

| 思い出のアンプ これを作ったのは25年ほど前、高等学校の2年生の冬だったと記憶しています。当時、お年玉をはたいて名古屋の大須へ6AC5と76を 買いに行ったのを思い出します。 浅野勇氏の「魅惑の真空管アンプ」に大いに影響されて設計しましたので、17歳の若者の作品とは思えないような地味なデザインです。レ トロ調のツマミも、その時大須の店で買ったと記憶しております。今となってはなかなか手に入らない昔っぽいデザインのツマミで、気に入っ ております。長いこと、実家の倉庫にしまってありました。ガラクタを捨てなかった母に感謝。 回路構成は、「魅惑の真空管アンプ」に出ている6AC5-GTシングルアンプに準じていますが、チョークを買うお金がなかったので、抵 抗で代用していました。電源トランスも自宅にあったジャンク品です。初段の真空管（浅野氏の本では6SQ7)までは予算の関係で買えな かったので、家にあったジャンクの松下製6AV6を使用しました。今となっては「ナショナル」マークの国産球も、レトロな味わいを出して おります。（回路図ー１） |
|||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|||||||||||||||||

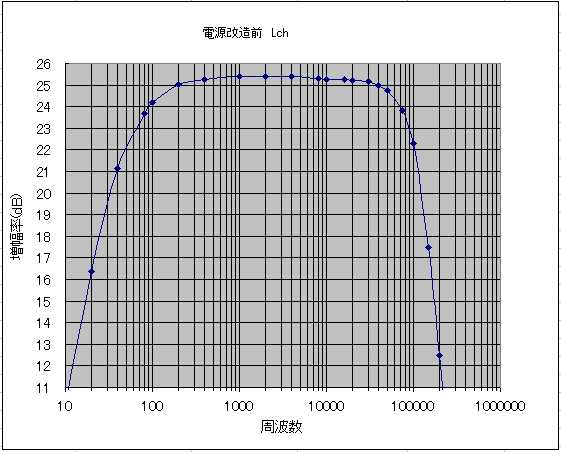

| 特性を測定してがっかりする 高校時代は、たいした測定器もなかったので、周波数特性やダンピングファクターなど測定しておりませんでしたが、最近低周波発振器 と電子電圧計を購入したので、周波数特性、ダンピングファクタ、雑音レベル、クロストークを測定しました。測定結果は、測らなきゃよ かったと思うようなものでした。チョークを省略して電源がプアなせいか、クロストークが低域で悪化しています。20HZで、利得が -7.73dBでした。残留雑音は1.6mVでした。 ひとつ興味深いのは、低域でダンピングファクタが上昇している点で、電源のレギュレーションが悪いので6AC5-GTのプレート電 圧の変化が低域で前段の76のプレートに帰還されているのではないかと推察したのですが、本当のところはよくわかりません。 改造編-1へ進む 改造編 -２へ進む （12月17日） |
|||||||||||||||||
|
 |
||||||||||||||||
クロストーク(LtoR)
