| ６AC5

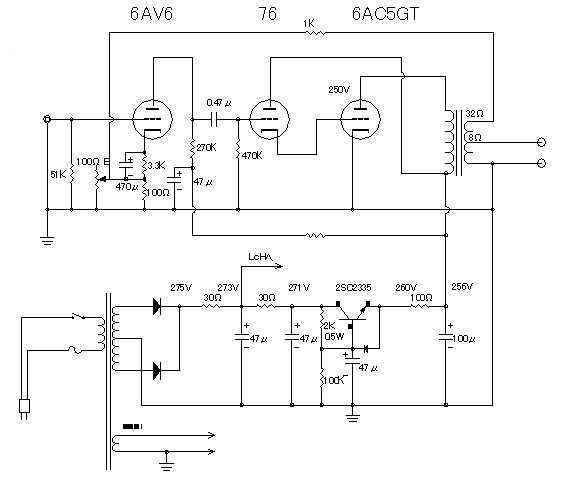

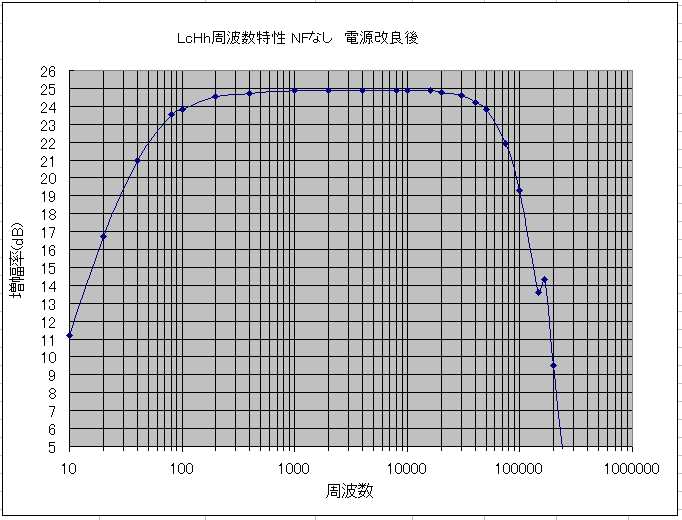

シングルアンプ 改造編-1 17歳の時に製作したものなので、個人的な思い入れもあり、外観は変えないで性能を向上させたいと考 え、以下の改造をおこないました。 電源を改造する 残留雑音が多くハムが聞こえましたので、トランジスタ式のリプルフィルタを左右別々に挿入しました。 また、ケミコンも取り替え、容量を増してみました。クロストークの向上も期待できます。 改造後の回路図はこちら 170KHｚあたりにピークができているのに気が付きました。これは、改造前からあったかもしれません。残留雑音は0.46ｍVと少 し改善しました。  |
||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ダンピングファクタ
|
クロストークRtoL
|
|||||||||||||||||||||||||||

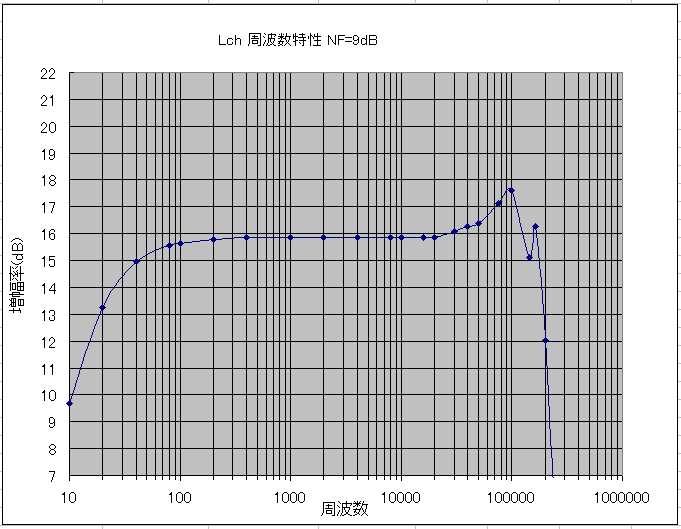

| 負帰還をかけてみる さらに負帰還をかけてみると、以下のような結果になりました。100KHzあたりにピークがで きてしまいました。 中音域のダンピングファクタは改善しましたが、２０Hzでは、NFなしのほうが良い数字です。これでは改造の意味 がないので、改造編２で出力段への局部帰還を実験してみました。  |
||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||
