しばらくS家に預けていた6BM8プッ シュプルアンプですが、今度は甥にプレゼントすることになりました。10年ほど前に制作した際には、ポータブルCDプレイヤーを 接続することを想定し、ゲインは16ｄＢ（6.4倍）としたため、iPod等をつなぐには、ゲインが不足です。そこで、簡単に接続できて電源 もいらないマッチングトランスを前段に接続することにしました。
経験上、トータルで20倍程度のゲインがあれば使いやすいので、3倍から4倍の昇圧ができるトランスを選択しました。この条件に合いそうで 安価なものに山水のST-75がありました。橋本電気委託制作とのことで、ノグチトランスのウェブサイトで購入しました。1次側10ｋΩ：2 次側600Ω（CT付き）という仕様です。これを1次側と2次側を反転して使用します。2次側には、10kΩの抵抗を接続しました。「ST- 75」と入力してネットで検索したところ、同様の試みをされた方（「おんにょ」さんのページ）がいらっしゃるようで、特性もなかなか良い ようです。

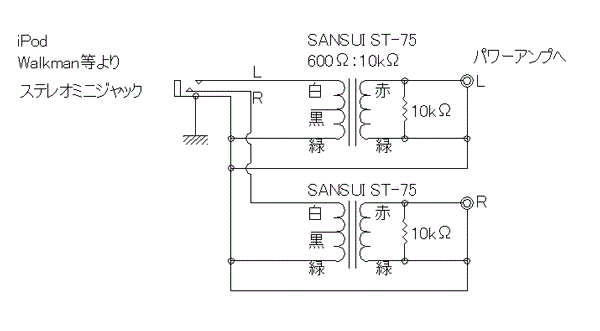

回路図
制作

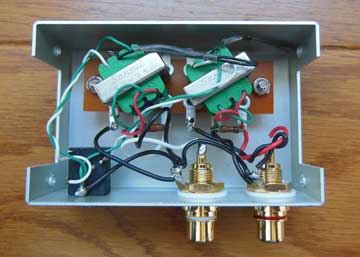

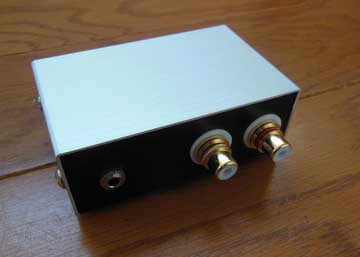

トランスと抵抗を12Pのラグ板に組み込み、小型のアルミケースに収めました。寸法は、 80mm(W)*50mm(D)*30mm(H)です。入力端子はステレオミニジャックとし、出力端子はRCA端子としました。数時間で 完成しました。
測定

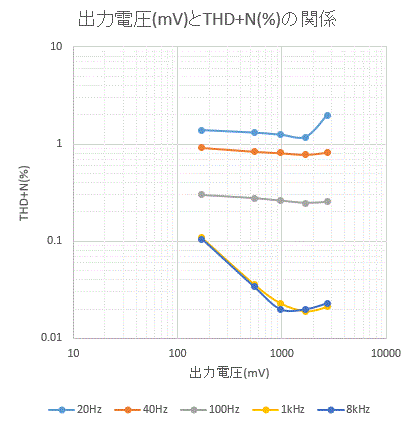

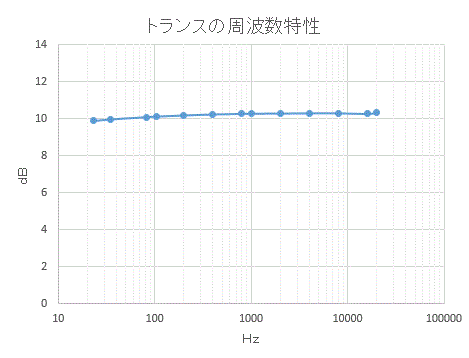

WaveGeneとWwveSpectraを用いて周波数特性と出力対歪率特性を測定してみました。結果 は下記のとおりです。参考にさせていただいた「おんにょ」さんのページにも測定データがありましたが、同様に良好な周波数特性となりまし た。20Hzと40Hzでの歪が多いのがやや気になりますが、トランスの価格を考慮すれば、十分満足のいく特性だと思います。
