45シングルアンプの設計（途中経過 2005.3.9）
使用する真空管等 　前提条件として、出力段を４５のシングルとします。また、外観をＳＴ管で統一したかったので、ドライブ 段、初段ともに７６を用いた３段構成を検討してみます。また、手持ち部品を活用して出力トランスは旧タンゴのU-808を使用します。電 源トランスは、設計に合わせて新規に購入するものとします。 ４５の動作条件をどうするか？ 　４５の負荷をどの値にするかを検討します。出力トランスをU-808を使用すると、候補は3,5kΩか 5kΩになります。別掲のMS-Excelを用いたシミュレーションを で両者を比較してみます。 RL=3.5KΩの場合
45の動作基点 動作点 Eg0=-48.5V Ep0=250V Ip0=34mA 負荷 RL=3.5KΩ			76ドライブ段の動作基点 動作点 Eg=-12V Ep=220V Ip=4mA 負荷 RL=20KΩ （交流負荷18.5KΩ）	76初段の動作基点 動作点 Eg=-4V Ep=100V Ip=4mA 負荷 RL=50KΩ （交流負荷45.45KΩ）

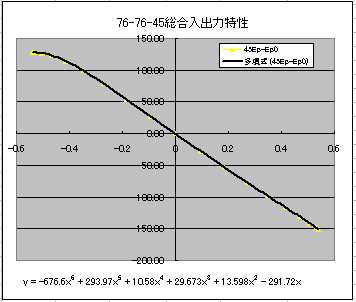

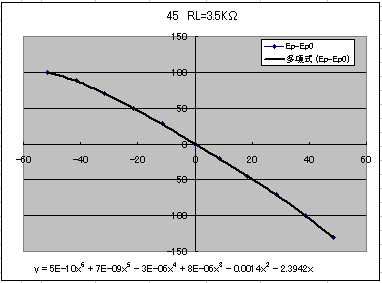

この場合、別掲のシ ミュレーションの結果、４５単体では最大出力1.88Ｗ（歪率6.1％）となりましたが、初段+ドライブ段の76との歪の打消しを合わせ てシミュレーションすると、最大出力2Ｗ(歪率2.4%）となります。 　下に入力と出力の関係を表したグラフとその近似多項式を示します。 左：45単独の場合　　右：76-76-45の組み合わせでシミュレーションした場合

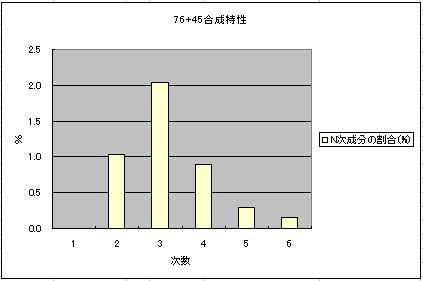

また、このときの最大出力時の高調波歪成分のグ ラフは以下のようになります。（歪の打消しを考慮した場合） 全高調波歪率＝2.448％（出力2.01W時）
RL=5KΩの場合
45の 動作基点 動作点 Eg=-60V Ep=282V Ip=28mA 負荷 RL=5KΩ			76ドライブ段の動作基点 動作点 Eg=-12V Ep=220V Ip=4mA 負荷 RL=20KΩ （交流負荷18.5KΩ）	76初段の動作基点 動作点 Eg=-4V Ep=100V Ip=4mA 負荷 RL=50KΩ （交流負荷45.45KΩ）

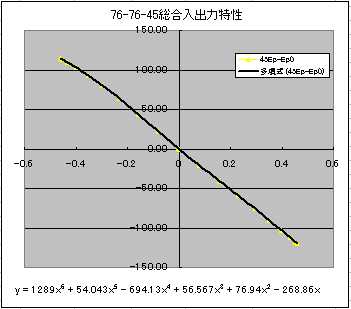

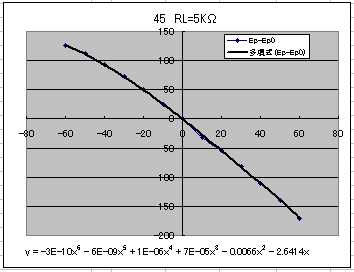

3.5Kオームの場 合と同様、入力と出力の関係を示したグラフと近似多項式を示します。 左：45単独の場合　　右：76-76-45の組み合わせでシミュレーションした場合

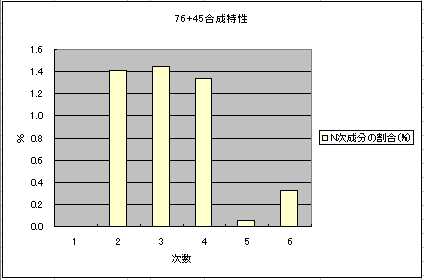

同 様に、負荷5KΩの場合の最大出力時の高調波歪成分のグラフは以下のようになります。（歪の打消しを考慮した場合）全高調波歪 率＝2.476％（出力2.12W時）

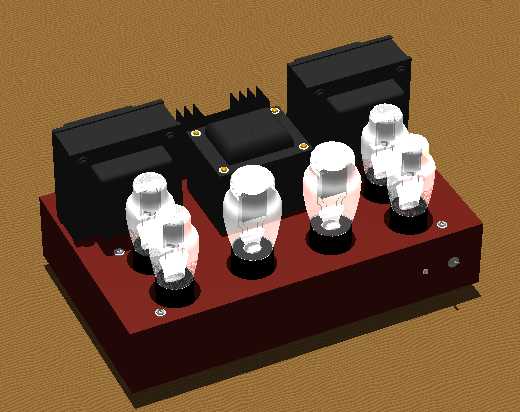

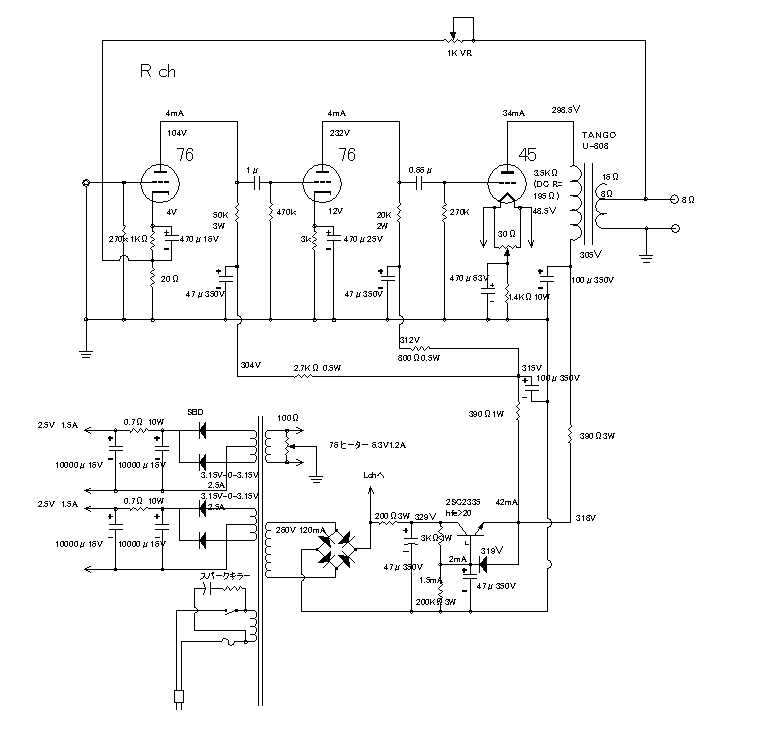

結論としては、RL=3.5KΩで設計することにしました。理由は、出 力、歪において大差なければ、3.5KΩのほうがトランス(U-808)の周波数特性が良いと判断したのと、３.５KΩの時のほうが偶数 次高調波の成分の割合が多いためです。(2005.1.9) 　さらに負帰還をかけた場合について、シミュレーションをおこないました。実際の設計値とは少々異なります が、手法については、こちらをご覧ください。 現在の回路図はこちら（一応完成しましたが、ま だ調整中です）(2005.3.9) 完成予想図（CG) 製作編に続く 測定編に続く 改造編へ 245差し替え編へ トップページに戻る
